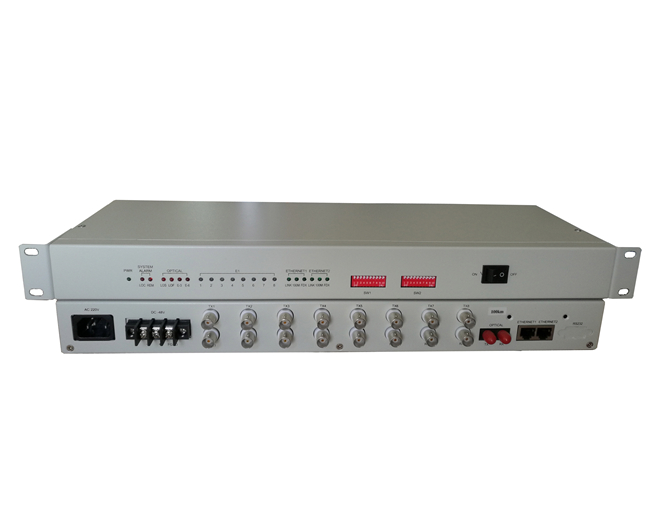

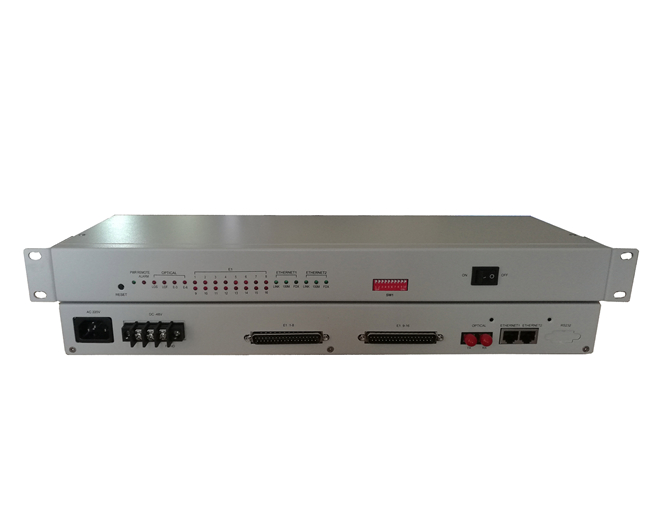

BZ系列网络型PDH光端机

BZ系列网络型PDH光端机

· 光口：1~2个

· E1：4~16个

· 网络：共享网络

· 供电：AC/DC双电源

· 概述： PDH网络光端机是在PDH技术基础上开发出的多业务传送设备。它改变了传统PDH业务模式单一的状况，实现了在同一设备上提供多电路业务及以太网数据业务接入功能，为终端用户提供了简单、经济的多业务接入解决方案。

产品概述：
PDH网络光端机是在PDH技术基础上开发出的多业务传送设备。它改变了传统PDH业务模式单一的状况，实现了在同一设备上提供多电路业务及以太网数据业务接入功能，为终端用户提供了简单、经济的多业务接入解决方案。
PDH网络光端机系列产品包括BZ120E/BZ240E/BZ480E/BZ480G，分别提供4E1（BZ120E系列产品）/8E1（BZ240E系列产品）/16E1(BZ480E系列)/千兆PDH光端机（BZ480G系列）电路业务接入及以太网业务接入，满足用户不同的接入需求。

产品特点：

◆采用大规模ASIC芯片，电路简洁，功耗低，可靠性高；

◆全系列设备提供双光口，可实现业务的1+1无损保护；

◆提供4、8、16个E1数字口，阻抗75Ω/120Ω可选；

◆提供1个公务话机接口；

◆提供1个RS232异步数据接口；

◆提供10/100Base-Tx自适应以太数据接口，以太业务传输最大带宽100M；

◆提供1个管理接口，可实现集中监控，并支持系统升级；

◆提供1组用于本端、远端设备维护测试控制开关；

◆提供千兆以太网业务，线速1000M传输（BZ480G系列）；

◆适应多种电源环境-48VDC或220VAC；

◆标准1U机框，体积小，重量轻，工作稳定可靠，安装方便。

技术参数：
E1接口电气特性
标称速率：2048Kbps，容差±50ppm；
接口码型：HDB3；
接口阻抗：75欧姆（非平衡）/120欧姆（平衡）；
数字接口电气特性：符合ITU-TG.703协议；
抖动转移特性：符合ITU-TG.823协议；
输入抖动容限：符合ITU-TG.823协议；
输出抖动：符合ITU-TG.823协议；
电平：±2.37V±10%/±3.00V±10%。

1000M以太网
提供2个千兆以太网口；
支持10M/100M/1000M自适应；
协 议： IEEE 802.3ab；
传输速率： 线速1000M；
支持802.1Q VLAN帧的传输；
物理接口： RJ45。

供电条件
直流供电电压：-48VDC；

容差范围：-36V~-72V；
供电电源纹波：≤240mVp-p；
交流供电电压：220VAC±20%，50HZ；
功耗：≤10W。

光接口特性
发送光功率：-3dBm～-8dBm；
接收灵敏度：-33dBm～-40dBm；
光纤接口：双SC型/双FC型/单SC型可选；
适用光纤：单模/多模。

管理接口及扩展串口特性
接口方式:RS-232；
接口电平：RS-232电平；
接口连接器：RJ-45；
管理口波特率：57600bit/s；
扩展串口最大波特率：19200bit/s。

工作环境
环境温度：0℃~45℃；
相对湿度：≤90%（35℃时）；。
