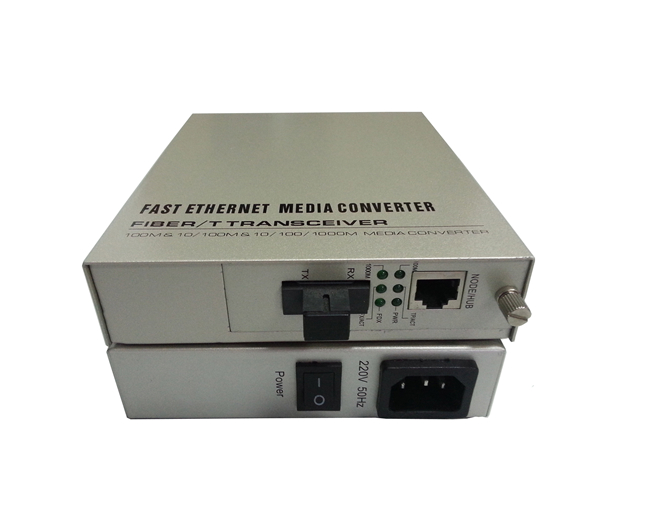

千兆系列光纤收发器

千兆系列光纤收发器

· 光口：1~2个

· 速率：10/100/1000M

· 网络：共享网络

· 概述：BZ系列千兆光纤收发器是一种用来将计算机千兆以太网络的电信号转换成光信号的光电信号转换器，它符合IEEE802.3z/AB标准。

产品描述:
BZ系列千兆光纤收发器是一种用来将计算机千兆以太网络的电信号转换成光信号的光电信号转换器，它符合IEEE802.3z/AB标准。用于1000Base-FX光缆之间数据通讯或1000Base-T双绞线与1000Base-LC光缆之间数据通讯；适合做智能化小区或光纤到桌面的连接器，它将网络传输距离的极限从双绞线的100米扩展到了10千米以上，最远可以到120公里，它可以简单地实现一台服务器、中继器、集线器、交换机、终端机与一台终端机之间的互联。

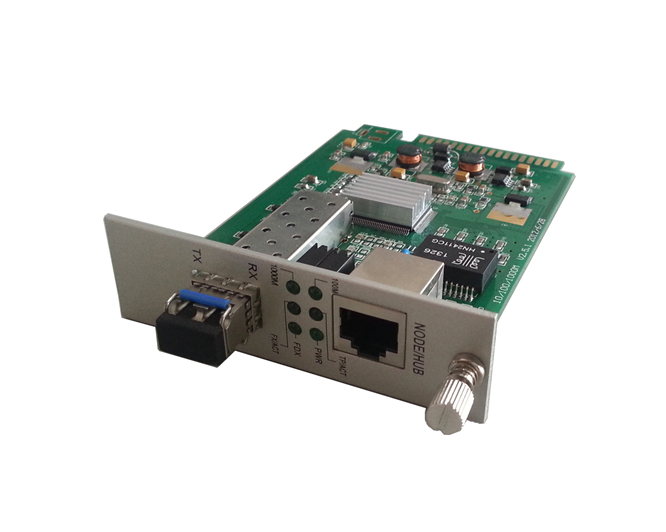

千兆收发器分为纯千兆光纤收发器和10/100/1000M自适应千兆收发器，纯千兆光纤收发器光口只能工作在千兆全双工模式，10/100/1000M自适应光纤收发器光口工作在1000M全双工的模式，而电口则是在10M、100M、1000M的速率下均可工作；有1光1电口、1光4电、8电、2光4电、2光8电多种规格可选。

安装和初始化：
请按以下步骤安装千兆光纤收发器：
1.将光纤跳线或尾纤从光纤两端的终端盒分别连接到两端千兆光纤收发器（或一端是交换机的千兆光纤接口）的SC口。注意同一根光纤的两端必须分别接入两端光纤接口的TX和RX口，不能同时都接在TX或RX口上，否则光纤连不通。
2.将UTP跳线从网络设备的千兆RJ45口连接到千兆光纤收发器的RJ45接口，直接线和交叉线均可。1000Base-T标准要求用到4对双绞线，即8芯线全部用上，而且要求使用5E类或6类双绞线，RJ45接头也要求质量较好，工艺要求也较高，否则将出现连不通、丢包或不稳定等情况。
3.千兆光纤收发器是内置或外置电源，使用时接通电源，此时光纤收发器的POWER灯亮，其他指示灯先按自检顺序依次闪亮，自检完成后将根据光纤收发器电口所检测到与之对接网络设备的状态来决定收发器电口的工作状态，指示灯将显示此时收发器的工作状态。如果检测不到对接设备（例如对接设备未开机等），则只有PWR指示灯亮。
4.光纤收发器电口是10/100/1000M自适应端口，将根据所连接对方设备电口的最高速率来设置自身速率。

LED指示灯用于设备故障判断和监控，具体含义如下：

技术参数:
标准

IEEE802.3z/AB   1000Base_T/SX/LX/ZX

接口

双绞线：RJ45；

光纤：SC/FC

传输速率

双绞线速率:10/100/1000Mbps；

光纤：1000Mbps

双工方式

电口全双工/半双工

双绞线

5E类/6类

光纤

多模：50/125,62.5/125um；

单模：8/125，8.3/125，9/125，10/125um

电源

交流220VAC(175-260V)

工作环境

温度：0-65度
储存环境温度：-20~80度
湿度：5%-90%

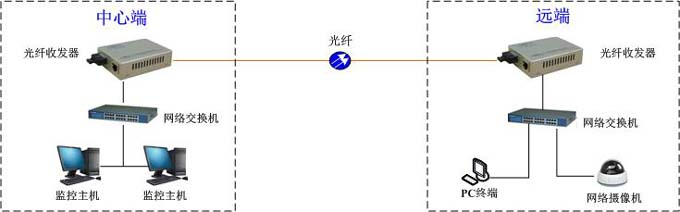

典型应用：

订货信息:
